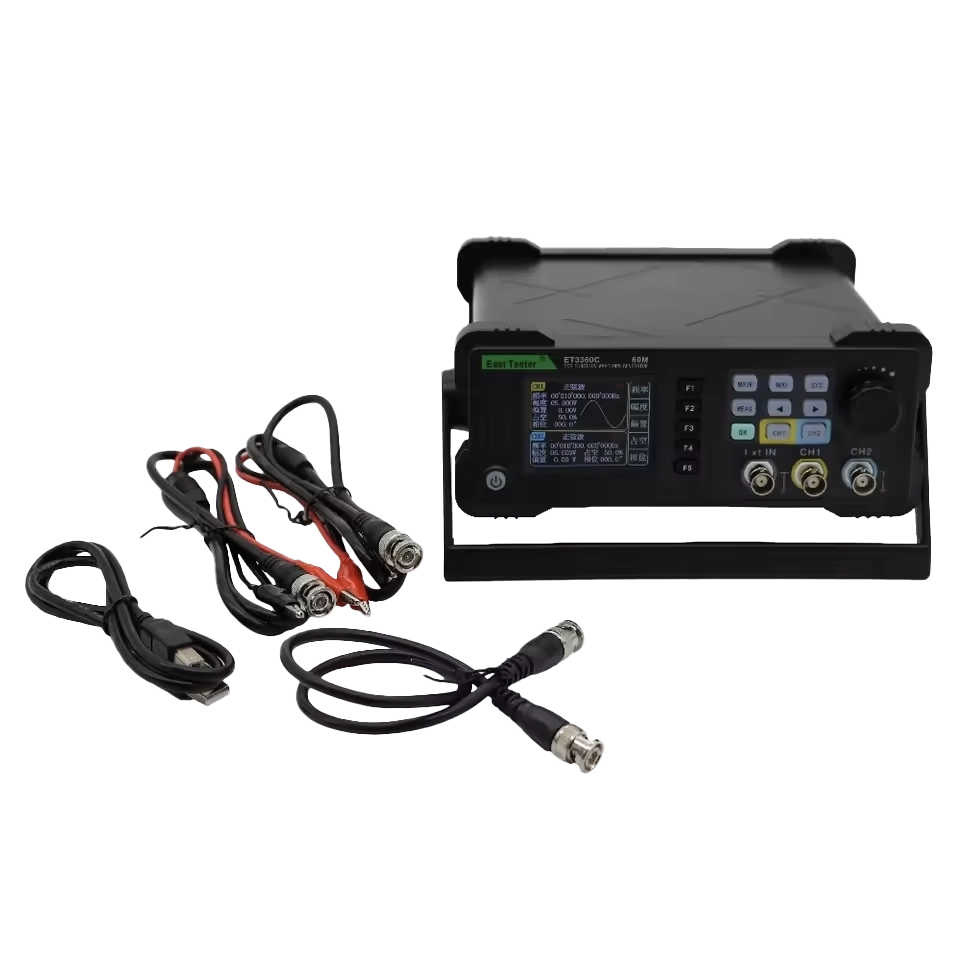

فانکشن ژنراتور ET3360C

فانکشن ژنراتور ET3360C یک دستگاه الکترونیکی پیشرفته برای تولید انواع شکل موج‌ها با فرکانس و دامنه‌های قابل تنظیم است. از این دستگاه برای تست و بررسی عملکرد مدارهای الکترونیکی، قطعات آنالوگ و دیجیتال، و همچنین شبیه‌سازی سیگنال‌های مختلف استفاده می‌شود. این دستگاه در تعمیرات موبایل، آزمایشگاه‌های الکترونیک و پروژه‌های تحقیقاتی کاربرد بسیاری دارد.
مشخصات فنی فانکشن ژنراتور ET3360C

صفحه‌نمایش 2.4 اینچی TFT با وضوح 240×320 پیکسل و منوی دو زبانه چینی و انگلیسی

دو کانال مستقیم با قابلیت همزمان‌سازی فاز

نرخ نمونه‌برداری 160 مگا نمونه بر ثانیه (MSA/S)

وضوح عمودی 12 بیت

حافظه داخلی 16 کیلو نمونه؛ امکان ذخیره‌سازی 10 گروه شکل موج توسط کاربر

فرکانس خروجی موج

سینوسی: 1 هرتز تا 60 مگاهرتز

مربعی: 1 هرتز تا 10 مگاهرتز

مثلثی: 1 هرتز تا 3 مگاهرتز

پالس: 100 هرتز تا 10 مگاهرتز

دلخواه: 1 هرتز تا 6 مگاهرتز

دقت فرکانس: 20 ± یک قسمت در میلیون در هر سه ساعت

فرکانس سنج داخلی: فرکانس سنج با دقت بالا تا 200 مگاهرتز و شمارنده ی 32بیتی

قابلیت SWEEP , BURST: خروجی شکل موج های SWEEP خطی/ لگاریتمی و BURSTقطاری پالس

شکل موج‌های تولید شده در فانکشن ژنراتور ET3360C

سینوسی (Sine Wave): مناسب برای تست مدارهای آنالوگ و فیلترها

مربعی (Square Wave): برای تست مدارات دیجیتال و سیگنال‌های منطقی استفاده می‌شود

مثلثی (Triangle Wave): برای بررسی پاسخ فرکانسی تقویت‌کننده‌ها و فیلترها کاربرد دارد

پالس (Pulse Wave): برای شبیه‌سازی پالس‌های دیجیتال و بررسی زمان‌بندی مدارها به‌کار می‌رود

موج دلخواه (Arbitrary Waveform): می‌توانید شکل موج‌های سفارشی خود را طراحی و در حافظه دستگاه ذخیره کنید

شکل موج های داخلی شامل ۵ شکل موج پایه و 60 شکل موج دلخواه

مشخصات خروجی و ایمنی دستگاه فانکشن ژنراتور ET3360C

دامنه ولتاژ خروجی با بار 50 اهم: 1 میلی‌ولت تا 10 ولت پیک تا پیک برای فرکانس‌های ≤20 مگاهرتز

1 میلی‌ولت پیک تا پیک تا 5 ولت پیک تا پیک برای فرکانس‌های بالای ≤20 مگاهرتز

دقت دامنه: 1٪ مقدار تنظیم شده ± 1 میلی‌ولت پیک تا پیک برای موج سینوسی ۱ کیلو هرتز و بدون آفست  >10میلی ولت پیک تا پیک

بدون آفست و رزولوشن دامنه: 1 میلی‌ولت یا 3 بیت

پهنای باند نویز: 7 مگاهرتز

امپدانس خروجی: 50 اهم

محافظت در برابر اتصال کوتاه؛ در صورت اضافه بار، خروجی به‌صورت خودکار غیرفعال می‌شود

امکان تنظیم دقیق فرکانس و دامنه و آفست و فاز

دارای ورودی INPUT و EXTERNAL برای همزمان سازی یا مدولاسیون

رابط‌های ارتباطی و نرم‌افزار ویرایش

این دستگاه از رابط USB Device + RS232 پشتیبانی می‌کند که به شما اجازه می‌دهد به کامپیوتر متصل شوید و داده‌ها را به‌راحتی انتقال دهید. همچنین، از طریق نرم‌افزار ویرایش شکل موج دلخواه، می‌توانید سیگنال‌های خاص و سفارشی را ایجاد و ذخیره کنید.
کاربردهای اصلی فانکشن ژنراتور ET3360C

تست خطوط سیگنال در مادربرد و موبایل: می‌توانید سیگنال مربعی یا پالس به یک مسیر تزریق کرده و با اسیلوسکوپ بررسی کنید که آیا مسیر سالم است یا خیر.

بررسی سلامت ICها: با تحریک ورودی مناسب، می‌توانید خروجی آی‌سی‌ها مانند IC تغذیه یا IC صدا را بررسی کنید.

شبیه‌سازی سیگنال کلاک: برای تست ICهای مانند PMIC، CPU یا BASE BAND، تزریق سیگنال کلاک دقیق ضروری است.

تست اسپیکر، میکروفون و مدارات صوتی: با تولید موج سینوسی در فرکانس صوت، عملکرد اسپیکر، بوق زنگ یا میکروفون را می‌توان بررسی کرد.

تست باتری و BMS: برای بررسی مدارهای کنترل باتری یا محافظ جریان، از سیگنال‌های خاص می‌توان استفاده کرد.

تولید سیگنال تست برای مدارها: با تولید شکل موج‌های مختلف مانند سینوسی، مربعی و مثلثی، می‌توانید عملکرد مدارهای مختلف را ارزیابی کنید.

تست فیلترها و تقویت‌کننده‌ها: با اعمال سیگنال ورودی به مدار و بررسی خروجی با اسیلوسکوپ، عملکرد فیلترها و تقویت‌کننده‌ها قابل اندازه‌گیری است.

تحریک اسیلاتورها و مدارهای نوسان‌ساز: برای راه‌اندازی یا مقایسه عملکرد نوسان‌سازها به سیگنال ورودی دقیق نیاز است.

تست پاسخ فرکانسی مدار: با تغییر فرکانس خروجی و بررسی واکنش مدار، می‌توان رفتار فرکانسی آن را تحلیل کرد.

مدولاسیون سیگنال: قابلیت مدولاسیون AM، FM و PWM برای تست مدارهای مخابراتی و آزمایش‌های دقیق فراهم است.

کار در پروژه هی آموزشی و تحقیقاتی :برای تمرین و آموزشی و مباحثی مثل تحلیل مدار الکترونیک آنالوگ و دیجیتال و تست مدارهای و صوتی RF

طریقه ی استفاده از دستگاه فانکشن ژنراتور ET3360C:

روشن کردن دستگاه دکمه ی POWERدر پایین سمت چپ دستگاه را فشار دهید تا روشن شود.
انتخاب کانال خروجی:

با دکمه ی CH1 , CH2 کانالی که میخواهی ازش خروجی بگیری را انتخاب کنید
انتخاب موج:

کلید WAVE را بزنید با استفاده از پیچ چرخشی (اسکرول و ولوم) نوع موج مورد نظر را انتخاب کنید و بعد از آن کلید OKرا بزنید.
تنظیم فرکانس:

کلیدF1 را بزنید و FREQ را تنظیم کنید.با چرخاندن ولوم مقدار فرکانس را تنظیم کنید. با < > می توانی بین رقم ها جا به جا شوید برای تنظیم دقیق OK را میزنید.
تنظیم دامنه :

کلید ‌F2 را بزنید و AMPL را تنظیم کنید مشابه تنظیم فرکانس است. و بعد OK را بزنید.
تنظیم آفست OFFSET و فاز :

برای اضافه کردن ولتاژ آفست یا تغییر فاز از دکمه ی F3 OFFST و PHAS(F5) استفاده کن.
برای گرفتن خروجی هر کانال:
مطمئن شوید دکمه ی مربوط به کانال (CH1 و CH2) روشن شده است و چراغش سبز باشد.
