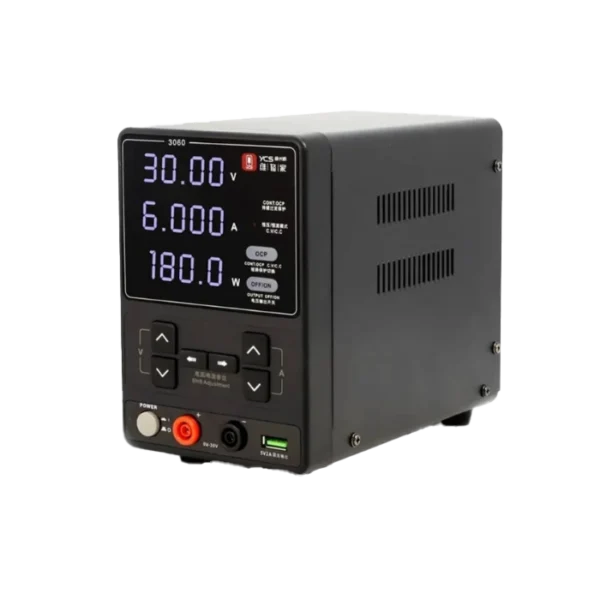

منبع تغذیه YCS 3060

منبع تغذیه YCS 3060 یک دستگاه قدرتمند و دقیق با توان خروجی 180 وات است که برای تعمیرات بردهای الکترونیکی و موبایل طراحی شده است.این دستگاه با ولتاژ ورودی 110 تا 220 ولت AC و فرکانس 50/60 هرتز، ولتاژ خروجی قابل تنظیم از 0 تا 30 ولت و جریان خروجی تا 6 آمپر را فراهم می‌کند.

منبع تغذیه YCS 3060 صفحه نمایش LCD با دقت نمایش جریان تا سه رقم اعشار و قابلیت نمایش توان، امکان کنترل دقیق پارامترها را به کاربر می‌دهد.همچنین، خروجی ولتاژ در جلو و پشت دستگاه، خروجی USB ثابت 5ولت/2آمپر، فن خنک‌کننده،محافظ جریان و ولتاژ، و کلید قطع خروجی از دیگر ویژگی‌های این منبع تغذیه هستند. این منبع تغذیه با طراحی کاربرپسند و قابلیت‌های متنوع، انتخابی مناسب برای تکنسین‌ها و تعمیرکاران حرفه‌ای است.اقلام همراه شامل کابل برق و کابل منبع می‌باشد. وجود کلید OCP برای محافظت جریان نیز امنیت بیشتری را در هنگام استفاده فراهم می‌کند.

کلیدOCP:

کلید OCP در این دستگاه دارای دو حالت عملکردی Cont.OCP و C.C/C.V است که با هر بار فشار دادن این کلید، کاربر می‌تواند به‌سادگی بین این دو حالت جابجا شود. این ویژگی امکان تنظیم بهتر نحوه عملکرد منبع تغذیه را متناسب با نوع بار مصرفی فراهم می‌کند.
CONT.OCP:

حالت با فشردن دکمه، دستگاه وارد حالت محافظت مداوم در برابر اضافه‌ جریان می شود. در صورت بروز اتصال کوتاه یا اضافه‌ جریان، محافظت فعال شده، صدای هشدار پخش می شود و پس از ۳ ثانیه خروجی قطع می گردد. اگر دستگاه معیوب باقی بماند، این فرآیند به‌طور پیوسته تکرار می شود تا زمانی که دستگاه معیوب از مدار جدا شود.

حالت‌های C.C و C.V در منبع تغذیه:

C.C و C.V به عنوان محدودکننده ولتاژ و جریان عمل می‌کنند و دارای دو حالت اصلی هستند:

حالت C.C: با فشردن کلید و شنیدن صدای بوق، در صورتی که جریان مصرفی از مقدار تعیین‌شده فراتر رود، خروجی قطع خواهد شد تا از آسیب به مدار جلوگیری شود.

حالت C.V: در صورتی که ولتاژ خروجی از حد مجاز عبور کند، مدار وارد حالت ولتاژ ثابت (C.V) شده و عملکرد خروجی متوقف می‌شود تا از بروز آسیب به تجهیزات محافظت گردد.
